應用范圍:速公路、高速鐵路、鄉村公路、建筑用砂等領域
適用物料:青石、花崗巖、石灰石、大理石、河卵石等
進料粒度:120-1500mm
處理能力:1-2200t/h

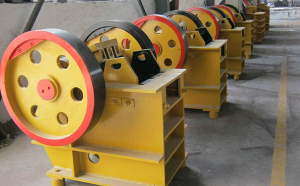

青石碎石機介紹
青石是一種常見的灰色或灰白色沉積巖,在地殼中的分布尤為廣泛,以碳酸鈣為主要成分,沒有污染、零輻射、耐磨、不風化,是的建材、環保、建筑、裝飾等原料。目前國內青石資源多分布在山東、湖北、四川等省份,總儲量非常大。
青石在經過合理的破碎加工后,能夠充分發揮其真正價值,針對此,引進歐洲先進技術,結合青石特性,設計了一款高質量的破碎設備——青石碎石機,其結構特別、性質優良、特點突出,是行業內頗受歡迎的設備之一,歡迎選購。

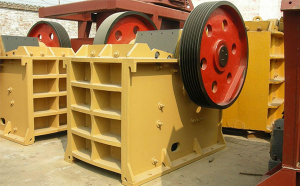

青石碎石機結構
青石碎石機是在顎式破碎機基礎上設計的一款破碎機,結構與顎破基本類似,通常是由飛輪、動顎、側護板、機架、偏心軸、肘板后座、調隙螺桿、大皮帶輪、肘板、復位彈簧、固定顎板、活動顎板等幾部分組成。
青石碎石機工作原理
青石碎石機的運動方式為曲動擠壓型,主要是靠?jì)深€板進行擠壓完成青石的破碎,工作時,電動機發動,帶動皮帶輪轉動,同時由三角帶和槽輪驅動偏心軸轉動,動顎隨之做有規律的往復運動,動顎板對著定顎板做時而接近,時而遠離的運動,當動顎板接近定顎板時,落入兩顎之間的青石受到擠壓、搓碾而被破碎;當動顎板在在拉桿、彈簧的作用下離開定顎板時,滿足粒度的青石就會(huì )從破碎腔下部排料口排出,這樣不斷的有青石進料和排料,較后完成批量破碎作業。
青石碎石機產品特點
青石碎石機技術含量高、做工精良,產品特點較之其他碎石機更顯著,具體表現如下:
1、結構方面:內部結構設計的比較合理緊湊,使其體積縮小至少35%以上,基礎投資會(huì )節省1-2萬元;
2、操作方面:自動化系統設計,操作非常簡單方便,安裝維修也比較便捷,節省了不少的成本資金;
3、效率方面:顎板設計特別、技術先進,有效提供破碎效率40%以上,產量同步提升,可滿足大規模企業需求;
4、效果方面:破碎后的成品青石顆粒質地均勻、雜質少、呈立方體狀,整體效果非常好,使用價值高;
5、價格方面:青石碎石機價格實惠,因為是廠家直銷,且技術成熟,制造成本相對較低,故而價格會(huì )便宜3%-12%左右;
6、環保方面:節能環保是該設備的一大特點,破碎過程幾乎不存在噪音、粉塵等污染,改善現場施工環境,實現綠色生產。
青石碎石機技術參數
型號 | 給料口尺寸 | 較大進料粒度 | 排料口調整范圍 | 處理能力(t/h) | 偏心軸轉速(r/min) | 電動機功率 | 總重量 | 外形尺寸(長×寬×高)(mm) |
PE-150×250 | 150×250 | 125 | 10-40 | 1-3 | 250 | 4P 5.5 | 0.8 | 720×660×850 |
PE-200×300 | 200×300 | 180 | 15-50 | 2-6 | 260 | 4P 7.5 | 1.2 | 910×750×990 |
PE-200×350 | 200×350 | 180 | 18-70 | 3-10 | 260 | 4P 11 | 1.5 | 1000×870×990 |
PE-250×400 | 250×400 | 210 | 20-60 | 5-20 | 300 | 6P 15 | 2.8 | 1300×1090×1270 |
PE-400×600 | 400×600 | 340 | 40-100 | 16-60 | 275 | 6P 30 | 7 | 1730×1730×1630 |
PE-500×750 | 500×750 | 425 | 50-100 | 40-110 | 275 | 6P 55 | 12 | 1980×2080×1870 |
PE-600×750 | 600×750 | 500 | 150-200 | 80-240 | 275 | 6P 55 | 15.8 | 2070×2000×1920 |
PE-600×900 | 600×900 | 500 | 65-160 | 50-160 | 250 | 6P 55 | 17 | 2190×2206×2300 |
PE-750×1060 | 750×1060 | 630 | 80-140 | 110-320 | 250 | 8P 110 | 29 | 2660×2430×2800 |
PE-800×1060 | 800×1060 | 640 | 130-190 | 130-330 | 250 | 8P 110 | 29.8 | 2710×2430×2800 |
PE-830×1060 | 830×1060 | 650 | 160-220 | 150-336 | 250 | 8P 110 | 30.7 | 2740×2430×2800 |
PE-870×1060 | 870×1060 | 660 | 200-260 | 190-336 | 250 | 8P 110 | 31.5 | 2810×2430×2800 |
PE-900×1060 | 900×1060 | 685 | 230-290 | 230-390 | 250 | 8P 110 | 33 | 2870×2420×2940 |
PE-900×1200 | 900×1200 | 750 | 95-165 | 220-450 | 200 | 8P 110 | 52 | 3380×2870×3330 |
PE-1000×1200 | 1000×1200 | 850 | 195-265 | 315-500 | 200 | 8P 110 | 55 | 3480×2876×3330 |
PE-1200×1500 | 1200×1500 | 1020 | 150-350 | 400-800 | 180 | 6P 160-220 | 100.9 | 4200×3300×3500 |
PE-1500×1800 | 1500×1800 | 1200 | 220-350 | 500-1000 | 180 | 8P 280-355 | 139 | 5160×3660×4248 |
PE-1600×2100 | 1600×2100 | 1500 | 300-400 | 1300-2200 | 160 | 8P 350-380 | 150.6 | 6210×4013×4716 |
PEX-150×750 | 150×750 | 120 | 18-48 | 8-25 | 320 | 4P 15 | 3.8 | 1200×1530×1060 |
PEX-250×750 | 250×750 | 210 | 25-60 | 13-35 | 330 | 6P 22 | 5.5 | 1380×1750×1540 |
PEX-250×1000 | 250×1000 | 210 | 25-60 | 16-52 | 330 | 6P 30 | 7 | 1560×1950×1390 |
PEX-250×1200 | 250×1200 | 210 | 25-60 | 20-61 | 330 | 6P 37 | 9.7 | 2140×1660×1500 |
PEX-300×1300 | 300×1300 | 250 | 20-90 | 16-105 | 300 | 6P 55 | 15.6 | 2720×1950×1600 |
